Модуль GY-BME280-5V высокоточный датчик атмосферного давления, температуры и влажности

Модуль BME280 – новое поколение датчиков давления, позволяющих измерять не только значение атмосферного давления, но и температуру c влажностью. Датчик характеризуется высокой точностью измерения и сверхмалым потреблением. Это позволяет использовать модуль для построения домашней метеостанции, а также для создания таких приборов как: барометр, высотомер и других. Для подключения используется шина I²C.

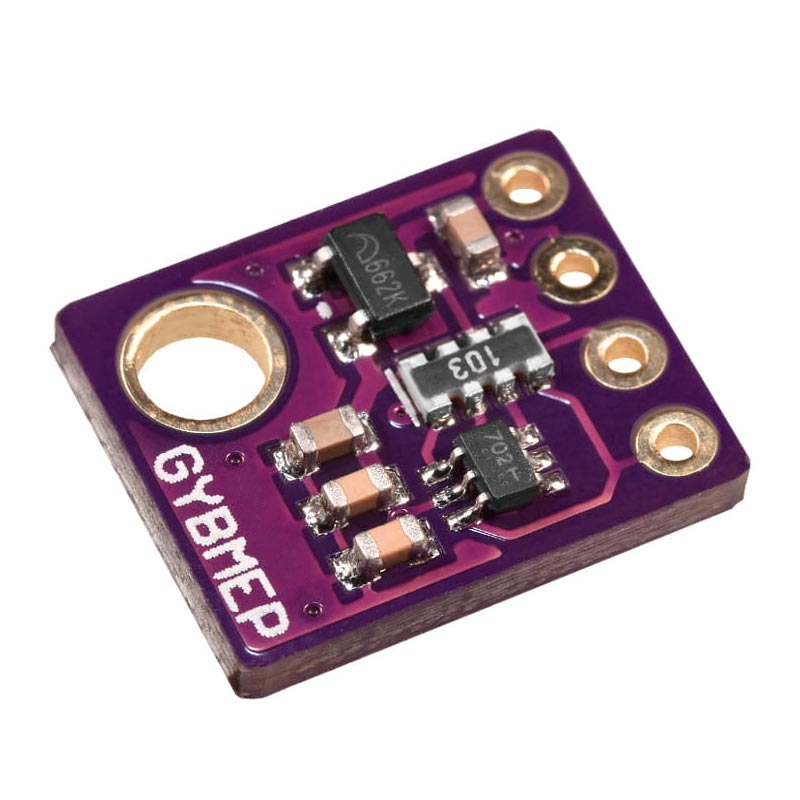

На обратной стороне платы установлен стабилизатор напряжения LM6206 на 3,3 В и преобразователь уровней I²C, что позволяет подключать модуль к микроконтроллерам с 5 В логикой напрямую. Кроме того обратите внимание, что этот модуль нельзя подключить по шине SPI.

Плата модуля собрана на базе микросхемы BME280. Она представляет собой датчик атмосферного давления, температуры и влажности, который имеет 8 выводов и выполнен в корпусе LGA с металлической крышкой габаритами всего 2×2,5×0,95 мм. Погрешность измерения барометрического давления составляет ±0,12 гПа, что эквивалентно разнице высот ±1 м, а температуры ±1 °C.

Датчик позволяет измерять влажность воздуха в диапазоне от 0 до 100%. При этом гарантируется, что в диапазоне 20–80% абсолютная погрешность не превысит ±3%.

Модуль атмосферного давления поддерживает последовательный интерфейс I²C, что позволяет без каких-либо проблем подключать датчик к платформе Arduino или другим микроконтроллерным устройствам. Адрес I²C устройства выбирается перемычкой возле датчика. По умолчанию установлен адрес 1110110 (0x76), который можно изменить 1110111 (0x77), как у BMP280.

Подключение:

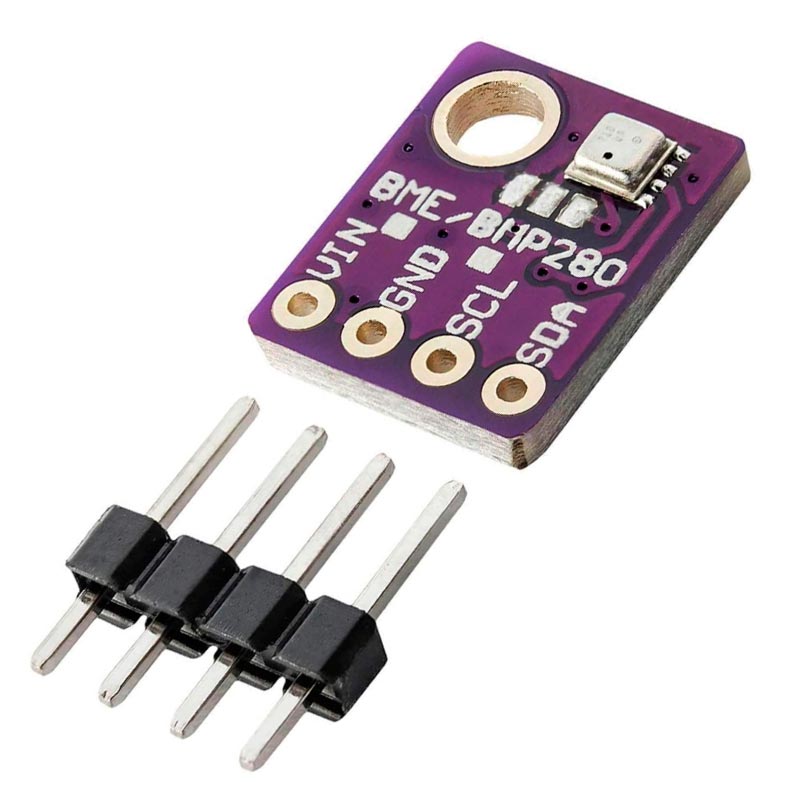

VIN:	напряжение питания 5 В
GND:	общий провод (земля)
SCL:	линия тактирования
SDA:	двунаправленная шина данных

Модуль BMЕ280 может работать в 3 режимах:

• SLEEP: режим низкого энергопотребления или режим «сна»
• FORCED: измеряет необходимые параметры по команде
• NORMAL: самостоятельно измеряет параметры через заранее заданное время

  • Технические характеристики:

    Напряжение питания, В	3,6 ... 5,5
    Диапазон измерения давления, гПа	300 ... 1100
    Чувствительность по высоте, м	1
    Диапазон измерения влажности, %RH	0 ... 100
    Погрешность измерения влажности, %RH	± 3
    Габаритные размеры, мм	13 × 10 × 4
    Масса, г	1
