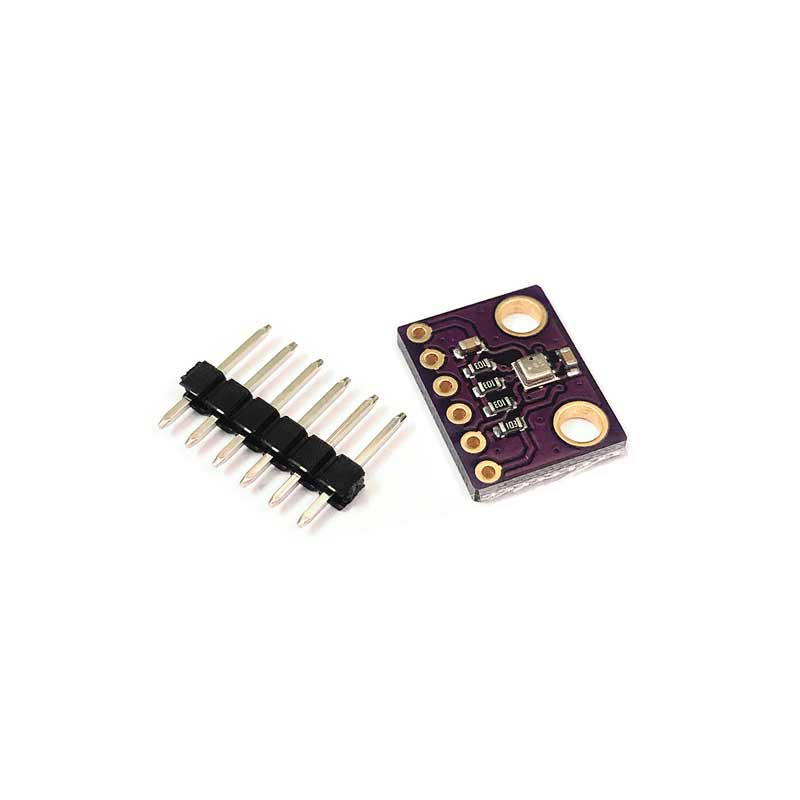

Модуль GY-BME280-3.3V высокоточный датчик атмосферного давления, температуры и влажности

Код товара: 86241

В наличии 10 шт.

1+

460,80 ₽

5+

438,90 ₽

20+

418,00 ₽

Количество:

Описание

Модуль BME280 – новое поколение датчиков давления, позволяющих измерять не только значение атмосферного давления, но и температуру и влажность. Датчик характеризуется высокой точностью измерения, высоким быстродействием интерфейса и сверхмалым потреблением. Таким образом, это позволяет использовать модуль для построения домашней метеостанции, а также для создания таких приборов как: барометр, высотомер и др. Для подключения используется шина I2C.



Плата модуля собрана на базе микросхемы BME280. Она представляет собой датчик атмосферного давления, температуры и влажности, который имеет 8 выводов и выполнен в корпусе LGA с металлической крышкой габаритами всего 2 х 2,5 х 0,95 мм. Погрешность измерения барометрического давления составляет ±0,12 гПа, что эквивалентно разнице высот ±1 м, а температуры ± 1 °C.



Датчик позволяет измерять влажность воздуха в диапазоне от 0 до 100%. При этом гарантируется, что в диапазоне 20 ... 80% абсолютная погрешность не превысит ±3%.



Модуль атмосферного давления поддерживает последовательные интерфейсы I2C и SPI, что позволяет без каких-либо проблем подключать датчик к платформе Arduino или другим микроконтроллерным устройствам. Адрес I2C устройства выбирается подключением вывода SDO к "1" или к "0". Подключение SDO к GND устанавливает адрес 1110110 (0x76); подключение его к VCC переключает на 1110111 (0x77).

Подключение:
VCC: напряжение питания 3,3 В
GND: общий провод (земля)
SCL: линия тактирования
SDA: вход данных в режиме SPI, двунаправленная шина данных в режиме I2C
CSB: выбор кристалла (в режиме I2C всегда "1")
SDO: выход последовательных данных в режиме SPI ( адрес устройства в режиме I2C)

Модуль BMЕ280 может работать в 3 режимах:



  • SLEEP: режим низкого энергопотребления или режим «сна»
  • FORCED: измеряет необходимые параметры по команде
  • NORMAL: самостоятельно измеряет параметры через заранее заданное время
    • Технические характеристики:
      Напряжение питания, В  1,71 ... 3,6
      Диапазон измерения давления, гПа 300 ... 1100
      Чувствительность по высоте, м 1
      Диапазон измерения влажности, %RH 0 ... 100
      Погрешность измерения влажности, %RH ± 3
      Габаритные размеры, мм 11,5 × 15 × 3
      Масса, г 0,9
