Модуль GY-68 BMP180 датчик температуры и давления BOSCH

Модуль GY-68 BMP180 представляет собой высокоточный датчик атмосферного давления. Помимо измерения атмосферного давления, датчик способен определить температуру окружающей среды. Таким образом, это позволяет использовать модуль для построения домашней метеостанции, а также для создания таких приборов как: барометр, высотомер и др. Также данный модуль часто используют в самодельных самолётах, квадрокоптерах и т.д.



Плата модуля собрана на базе микросхемы BMP180. Она представляет собой датчик атмосферного давления, который имеет 7 выводов и выполнен в корпусе LGA с металлической крышкой габаритами всего 3,6×3,8×0,93 мм. Разрешение АЦП составляет 16 бит для температуры и до 19 бит для давления. Точность измерения барометрического давления составляет ±0,12 гПа в диапазоне температур 25-40°С и давлении 700-900 гПа, что эквивалентно разнице высот ±1 м.



Модуль атмосферного давления поддерживает последовательные интерфейсы I²C, что позволяет без каких-либо проблем подключать датчик к платформе Arduino или другим микроконтроллерным устройствам.

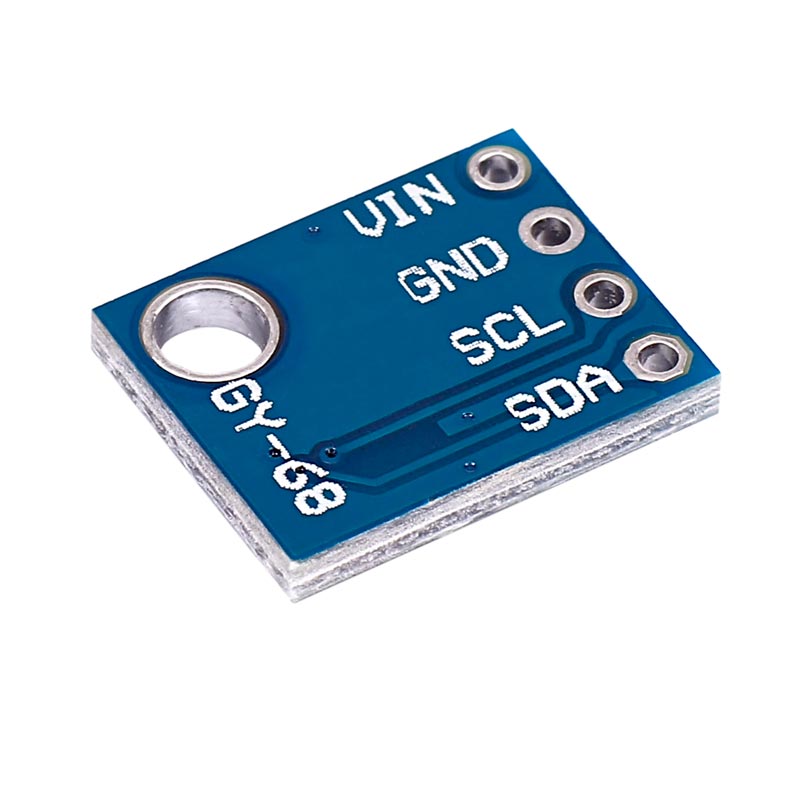

Подключение:

VCC:	напряжение питания 5 В
GND:	общий провод (земля)
SCL:	линия тактирования
SDA:	двунаправленная шина данных

 Модуль BMP180 может работать в 3 режимах:



• SLEEP: режим низкого энергопотребления или режим «сна»
• FORCED: измеряет необходимые параметры по команде
• NORMAL: самостоятельно измеряет параметры через заранее заданное время

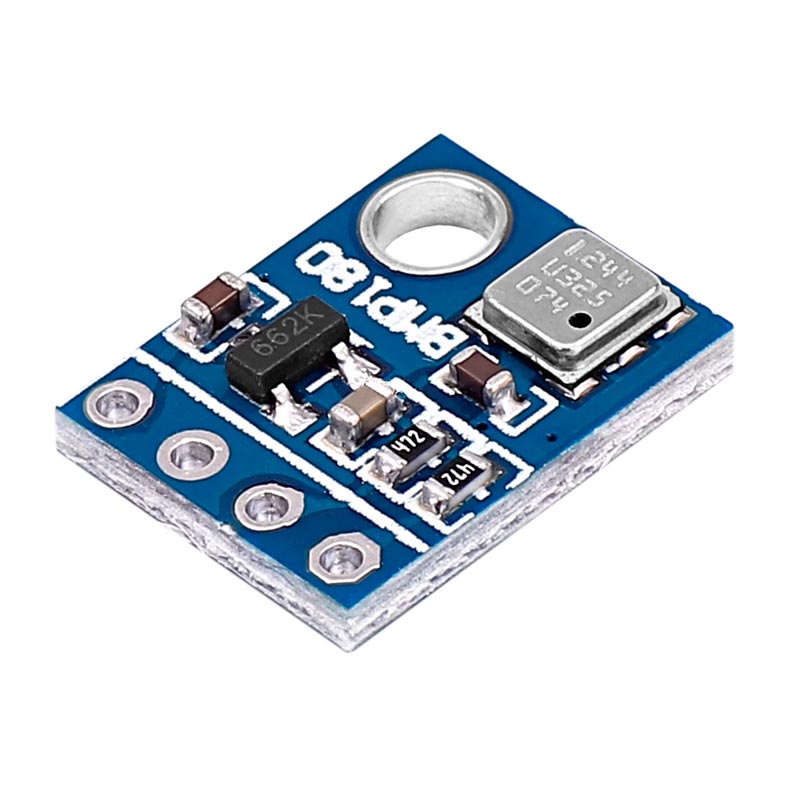

На плате установлен стабилизатор напряжения XC6206 на напряжение 3,3 В. Таким образом, питать модуль можно непосредственно от 5 В Ардуино. Шины SDA и SCL подтянуты резисторами к выходу стабилизатора. Дополнительных преобразователей уровней нет, поэтому необходимо следить, чтобы пятивольтовый контроллер не выставил на шине логическую "1" напряжением выше 3,3 В.

Технические характеристики:

Напряжение питания, В	3,6 ... 5,5
Диапазон измерения давления, гПа	300 ... 1100
Чувствительность по давлению, гПа	0,01
Чувствительность по температуре, °С	0,1
Габаритные размеры, мм	10 × 13 × 4
Масса, г	1,5
