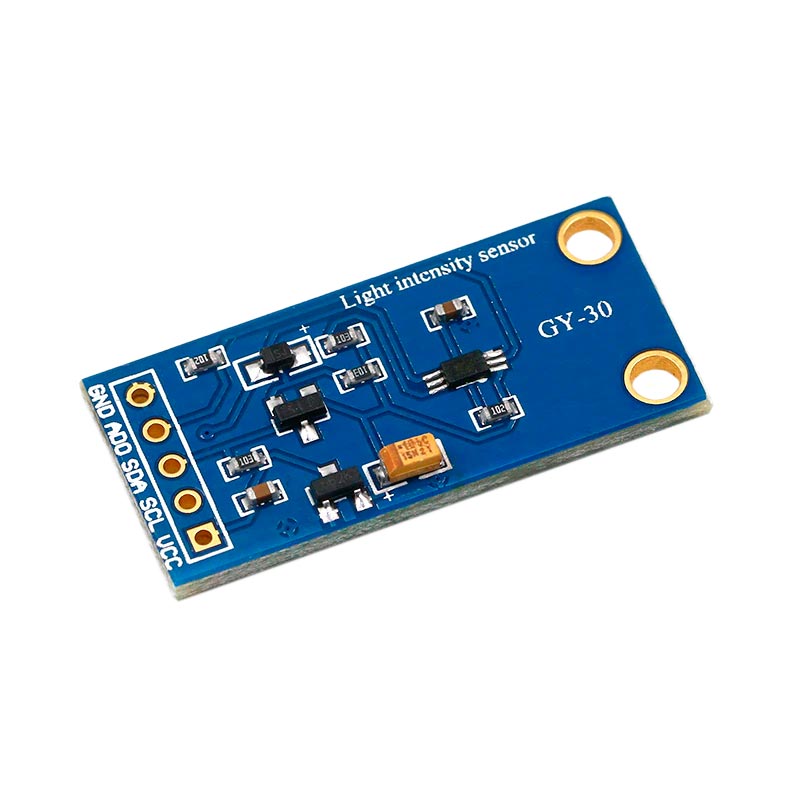

Модуль GY-30 (BH1750FVI) цифровой датчик освещенности

Код товара: 86243

В наличии 49 шт.

1+

124,00 ₽

10+

117,80 ₽

30+

112,20 ₽

Количество:

Описание

Цифровой датчик освещенности GY-30 на чипе BH1750 предназначен для измерения фонового освещения. BH1750 - это 16-битный люксметр с интерфейсом I2C. Эта микросхема хорошо подходит для получения данных об окружающем освещении. Фотодиод на BH1750 определяет интенсивность света, которая преобразуется в выходное напряжение, усиливается и подаётся на встроенный АЦП, который выдает 16-битные цифровые данные. Внутренняя логика BH1750 избавляет от необходимости каких-либо сложных вычислений, поскольку цифровые данные выводятся уже непосредственно в люксах.

Согласно документации, датчик BH1750 чувствителен к видимому свету и практически не подвержен влиянию инфракрасного излучения, то есть реагирует примерно на тот же спектральный диапазон, что и человеческий глаз.

Измерение освещенности является важным параметром при создании приложений домашней автоматики и Интернета вещей. Самым распространенным датчиком измерения освещенности у любителей Arduino является фоторезистор - аналоговый датчик, изменяющий свое сопротивление в зависимости от интенсивности света, однако точность его невысока. В отличие от него, модуль GY-30, представляет собой высокоточный цифровой датчик интенсивности света, выдающий значение в люксах. В проектах Arduino лучше использовать уже готовый модуль GY-30 со стабилизатором напряжения и удобными выводами подключения.

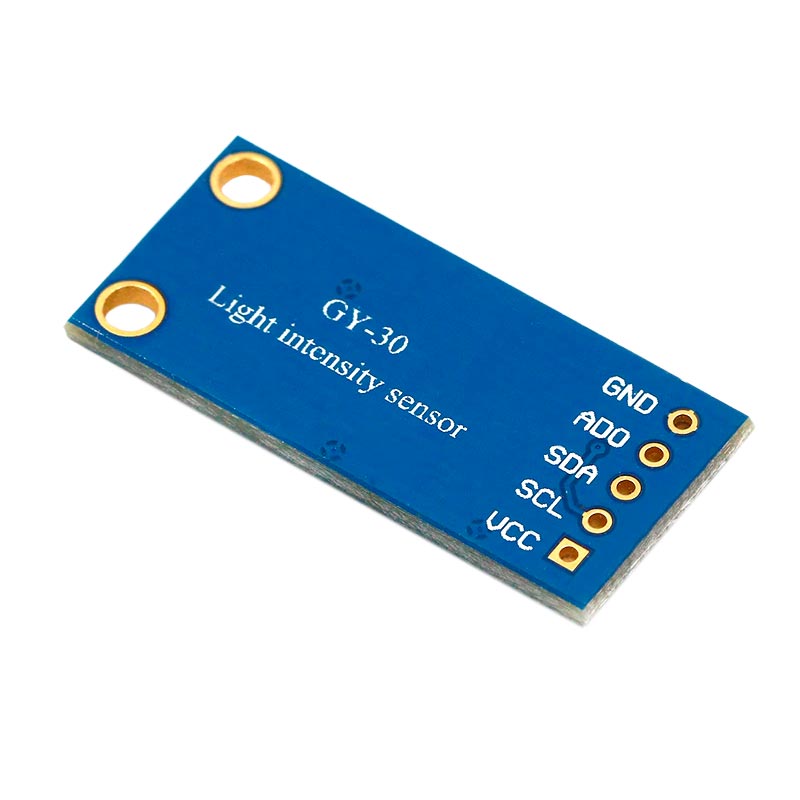

Подключение:
GND: общий провод (земля)
AD0: выбор адреса устройства (0x23 или 0x5C)
SDA: двунаправленная линия данных
SCL: линия тактирования
VCC: положительная линия питания

BH1750 может иметь, в зависимости от уровня сигнала на входе ADDR, два адреса: 0x23 при логическом "0" и 0x5C при логической "1". Это позволяет на одну линию I2C подключить одновременно два датчика BH1750. Вывод AD0 модуля GY-30 можно оставить не подключённым. На модуле уже имеется подтягивающий к земле резистор номиналом 1 кОм, поэтому по умолчанию используется адрес 0x23. Следует учесть, что напряжение на выводе ADDR не должно превышать 3,3 В. При необходимости установить адрес 0x5C, нужно подключить вывод AD0 к положительному выводу питания 5 В через резистор 560 Ом.

Технические характеристики:
Напряжение питания, В 3,3 ... 5,5
Ток потребления, мА 0,8
Диапазон измерения, лк 1 ... 65535
Погрешность измерения, лк ± 4
Габаритные размеры, мм 32,6 х 15,8 х 3
Масса, г 2,8

Схема электрическая принципиальная модуля GY-30
Схема электрическая принципиальная модуля GY-30
