Модуль GY-271 - цифровой компас на микросхеме HMC5883P
Код товара: 86237
Нет в наличии
1+
188,60 ₽
10+
179,60 ₽
50+
171,00 ₽
Количество:
Код товара: 86237
Нет в наличии
1+
188,60 ₽
10+
179,60 ₽
50+
171,00 ₽
Количество:
Модуль GY-271 представляет собой 3-осевой цифровой компас, который предназначен для навигации с использованием слабых магнитных полей. Модуль можно использовать в навигационной системе, самодельных роботах, квадрокоптерах, самолетах и т.д.

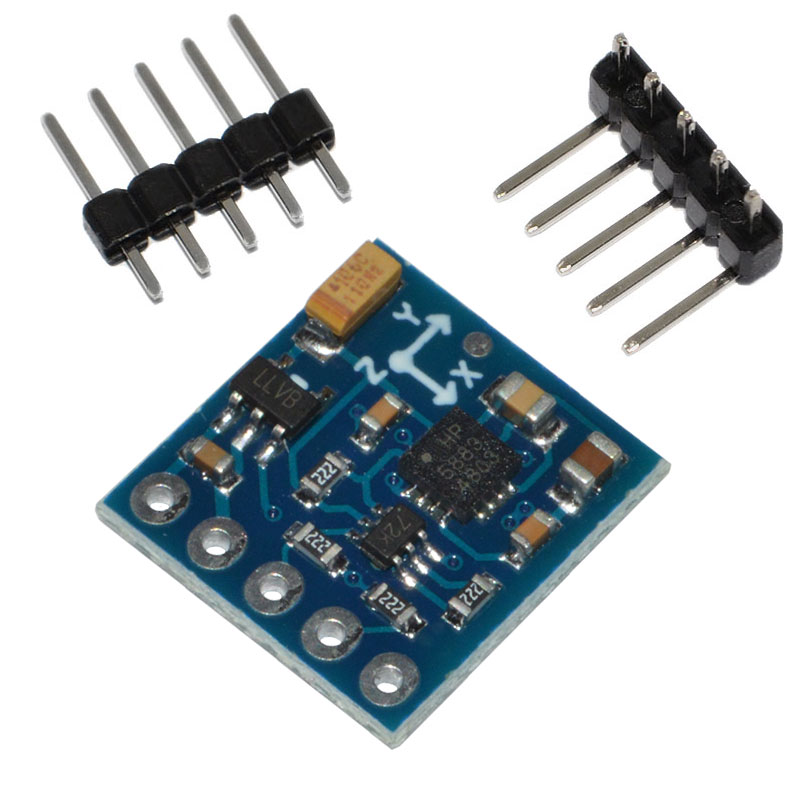

Плата модуля GY-271 собрана на базе микросхемы QMC5883P. Эта микросхема представляет собой цифровой компас с точностью от 1–2° и широким рабочим диапазоном магнитного поля ±30 Гаусс. А 16-битный АЦП с малошумящими датчиками AMR обеспечивает разрешение в 2 миллигаусса.
Особенностями этого цифрового компаса являются: напряжение питания 5В и низкое энергопотребление - не более 78 мкА при частоте 10 Гц. Сама микросхема имеет рабочее напряжение 3,3 В, а для её безопасной работы, на плате имеется стабилизатор напряжения с малым падением. Также на плате установлена схема сопряжения уровней со стандартной пятивольтовой логикой, что позволяет безопасно и без дополнительных элементов, подключать этот модуль к любым платам Ардуино, как 5-ти, так и 3-х вольтовым.
Обратите внимание, что металлические предметы, расположенные вблизи модуля, на расстоянии ближе 30 см, могут сильно искажать его показания.
При необходимости датчик GY-271 можно откалибровать. Для этого нужно скачать MagMaster (инструкция находится внутри файла). Описание процесса калибровки можно посмотреть на сайте.
Управление и считывание данных с модуля GY-271 производится по шине I2C. Адрес модуля 0x2C. Максимально допустимая скорость линии тактирования – 400 кГц.

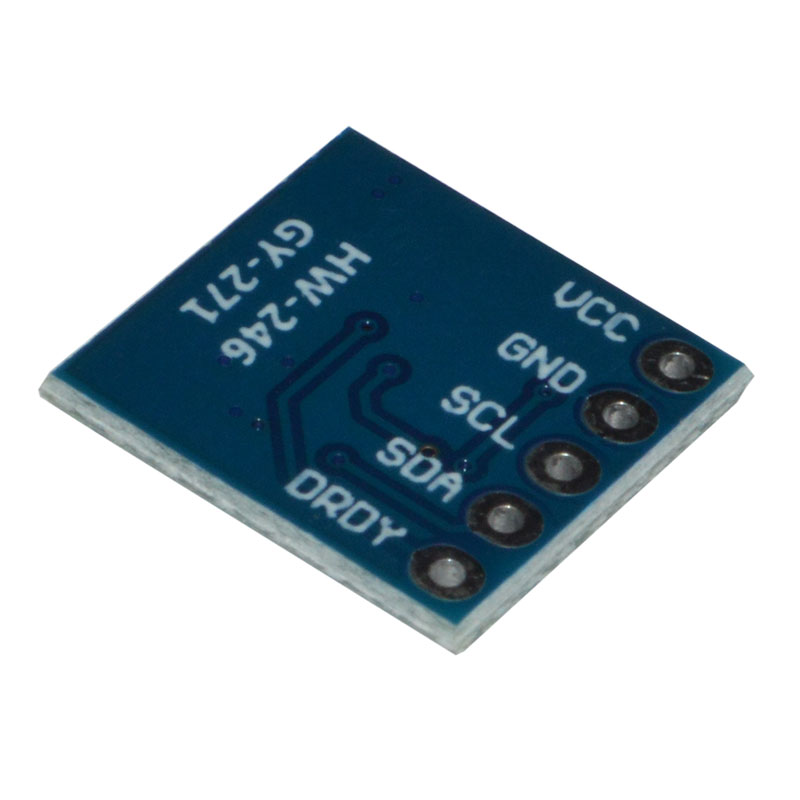

| VCC: | напряжение питания |
| GND: | общий провод (земля) |
| SCL: | линия тактирования |
| SDA: | линия данных |
| DRDY: | готовность модуля |
Для работы с модулем в среде разработки Arduino IDE необходимо скачать библиотеку Adafruit_QMC5883P или QMC5883P - Minimal Arduino Library, а затем самостоятельно ее установить. В последних версиях среды Arduino, библиотека от Adafruit также доступна непосредственно в разделе установки библиотек.
| Напряжение питания, В | 3,3 ... 5 |
| Диапазон измерений, Гаусс | ± 30 |
| Разрядность преобразования, бит | 16 |
| Интерфейс | I2C |
| Габаритные размеры, мм | 13 × 14 × 3 |
| Масса, г | 1,9 |
 |
Документация QMC5883P |
