Модуль FR120N силовой ключ с полевым транзистором

Код товара: 86621

В наличии 385 шт.

1+

69,00 ₽

63+

65,80 ₽

100+

62,70 ₽

Количество:

Описание

Силовой ключ с полевым транзистором FR120N позволит коммутировать ток до 9А при напряжении до 100В. Также он позволит регулировать мощность нагрузки с использованием широтно-импульсной модуляции. Благодаря этой возможности с помощью модуля можно управлять скоростью вращения электродвигателей постоянного тока, яркостью светодиодов и т.д. Модуль имеет опторазвязку, что значительно улучшает его помехозащищенность и безопасность.


Плата собрана на МОП-транзисторе IRFR120N, который представляет собой полевой транзистор с изолированным затвором или MOSFET. Опторазвязка реализована на оптроне PC817. Светодиод оптрона через резистор 1к выведен непосредственно на входную клемму, поэтому коммутация может производиться как высоким, так и низким логическим уровнем. Фототранзистор оптрона через резистор 4,7к подает открывающее напряжение на затвор транзистора. Такое решение ограничивает минимальное напряжение питания значением около 10 В. При меньшем напряжении транзистор не перейдет в режим насыщения, сопротивление канала сток - исток будет высоким, рассеиваемая мощность увеличится, что почти наверняка приведёт к выходу транзистора из строя. Учитывайте эту особенность при выборе этого модуля для своего проекта. При напряжении питания более 10В, напряжение на затворе гарантировано будет более максимального напряжения насыщения, которое составляет 4В и сопротивление сток-исток в открытом состоянии составит всего 0,27 Ом, поэтому рассеиваемая мощность на самом транзисторе будет минимальна. От высоких напряжений на затворе транзистор защищает стабилитрон. Максимальное коммутируемое напряжение может достигать 100В, а ток нагрузки до 9А. Обратная сторона платы практически полностью залита медью и образует радиатор для улучшения отвода тепла.

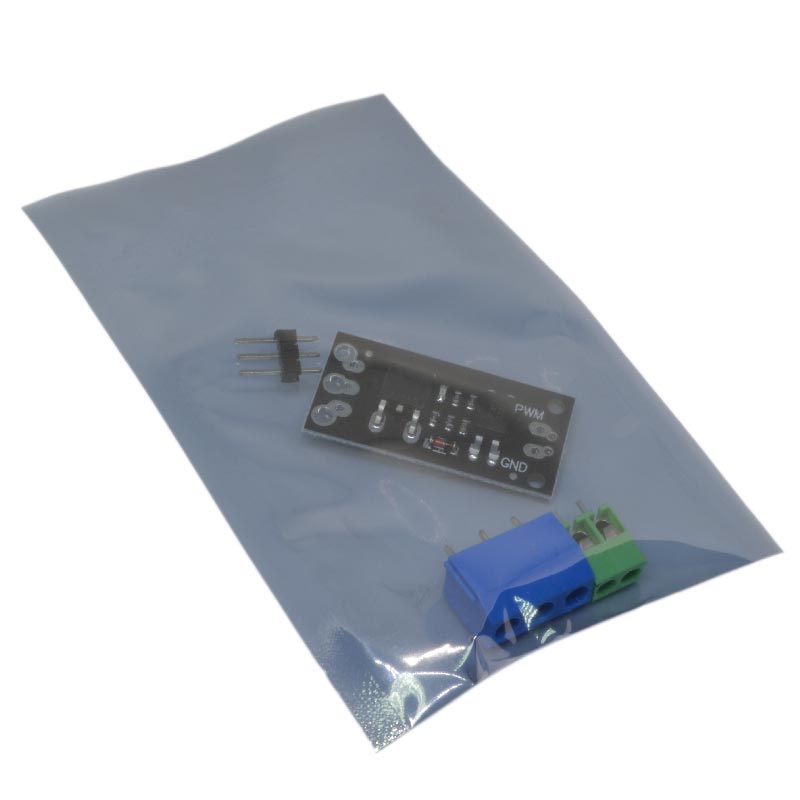

Для подключения нагрузки к модулю можно использовать винтовой клеммник, который поставляется в комплекте не запаянным или запаять провода непосредственно в монтажные отверстия платы. Это дает возможность самому определить способ подключения. Нагрузка подключается между линиями "+" и "LOAD".

Подключение:
+ : положительный провод питания
LOAD : выход (исток) для подключения нагрузки
– : отрицательный провод питания
PWM :

положительная линия светодиода оптрона

GND : отрицательная линия светодиода оптрона

Светодиод индикации подключен между истоком транзистора и положительной линией питания через резистор 4,7 кОм и включается при открытии транзистора. Обратите внимание, что при напряжении близком к 100 В, на резисторе будет рассеиваться около 2 Вт, что неизбежно приведет к выходу резистора из строя. Поэтому, если планируете работу модуля при напряжении более 30 В, рекомендуем отказаться от индикации и удалить этот резистор или заменить его на другой, номинал которого позволит ему безопасно работать в таких условиях.

Технические характеристики:
Максимальное напряжение коммутации, В 100
Максимальный ток коммутации, А 9,4
Сопротивление открытого канала, Ом 0,21
Напряжение насыщения затвор-исток, В 4
Габаритные размеры, мм 33 х 16 х 5
Масса, г

6,2


Схема электрическая принципиальная модуля силового ключа FR120N
Схема электрическая принципиальная модуля силового ключа FR120N
