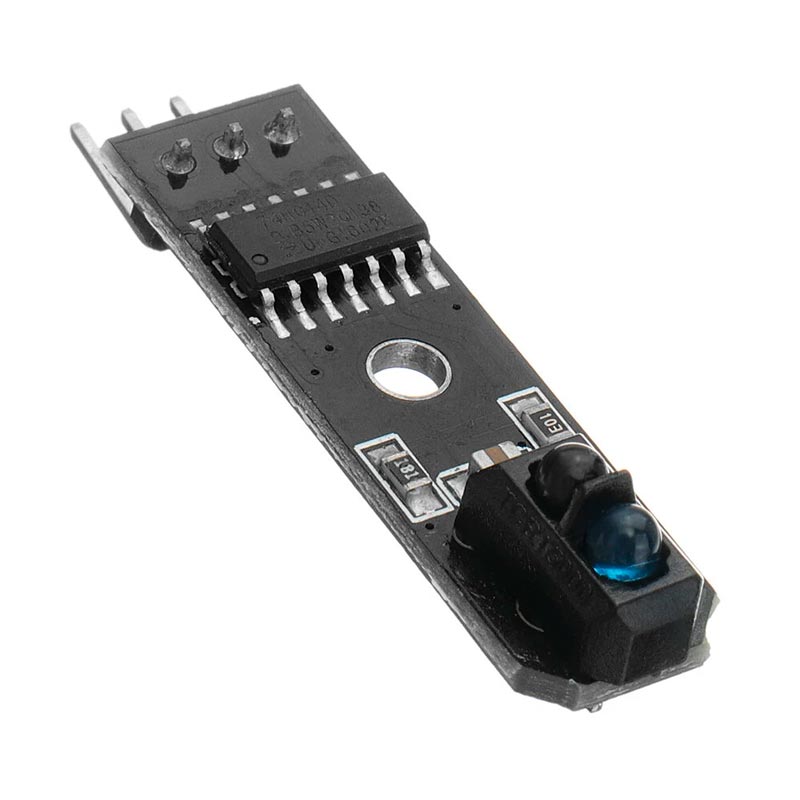

Модуль FC-123 инфракрасный датчик отражения на TCRT5000

Датчик отражения FC-123 с продольным расположением сенсора содержит приёмник и излучатель инфракрасного спектра, которые разделены перегородкой. Светодиод формирует луч с длиной волны 950 нм. Если нет отражающей поверхности, то инфракрасный луч не возвращается к приёмнику. Максимальное расстояние до отражающей поверхности должно составлять не более 25 мм. Оптимальное расстояние – 1 см над поверхностью и ближе.

Если датчик расположен над светлой поверхностью, приёмник получает хорошо отражённый луч. Его сопротивление уменьшается, что ведёт к уменьшению и напряжению на выходе. Над тёмной или удалённой поверхностью к приёмнику возвращается мало отражённого света. Сопротивление фотоприёмника увеличивается, что ведёт к увеличению напряжения на выходе.

Особенности:

• Низкая чувствительность к солнечному свету
• Низкая цена
• Малые габариты
• Простота подключения и использования


Применение:

• Робот, движущийся по линии
• Определение скорости вращения
• Датчик отслеживания полосы
• Датчики обнаружения
• Датчик в устройстве подачи бумаги
• Бесконтактный выключатель

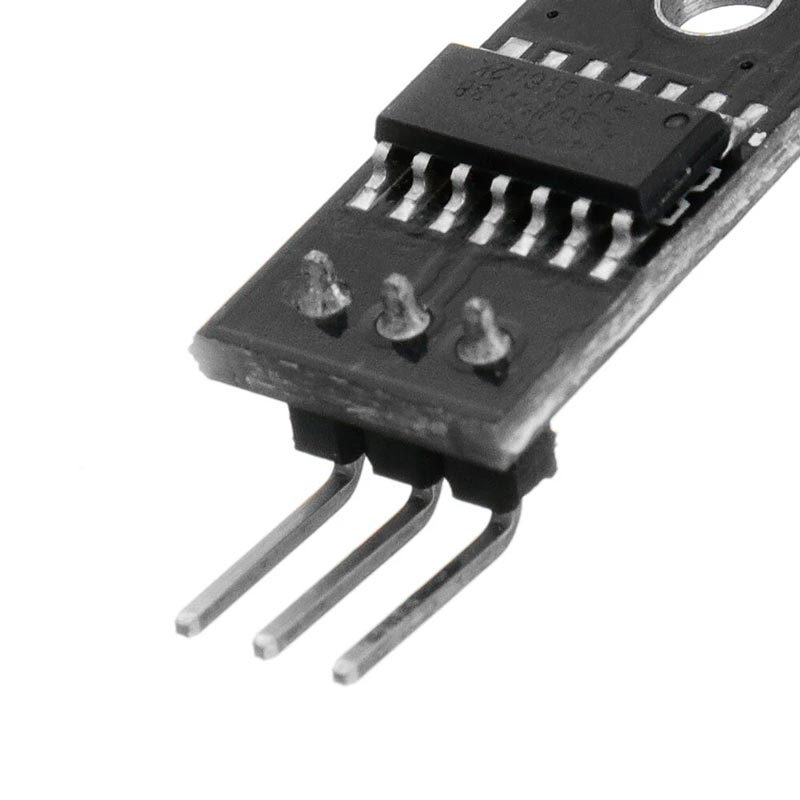

Подключение:

GND:	Общий провод (земля)
VCC:	Положительный провод напряжения питания
OUT:	Цифровой выход

В отличие от других подобных датчиков, у этого нет резистора регулировки и аналогового выхода. Узел  усилителя и триггера Шмитта собраны на логической микросхеме 74HC14D. Момент срабатывания сопровождается включением контрольного светодиода и установкой логического нуля на цифровом выходе.

Технические характеристики:

Напряжение питания, В	3,3 ... 5,5
Ток потребления, мА	20
Зона чувствительности, мм	1 ... 25
Габаритные размеры, мм	35 х 10 х 15
Масса, г	4,5
