Модуль регулируемого стабилизатора напряжения LM317T

Модуль LM317T предназначен для понижения и стабилизации входного напряжения до 40 вольт в выходное 1,2...37 вольта и током нагрузки до 1,5 А. Линейный стабилизатор можно использовать при создании блоков питания, для питания чувствительных электрических схем и т.д. Модуль хорошо подойдёт в качестве стабилизатора напряжения с большим падением напряжения.

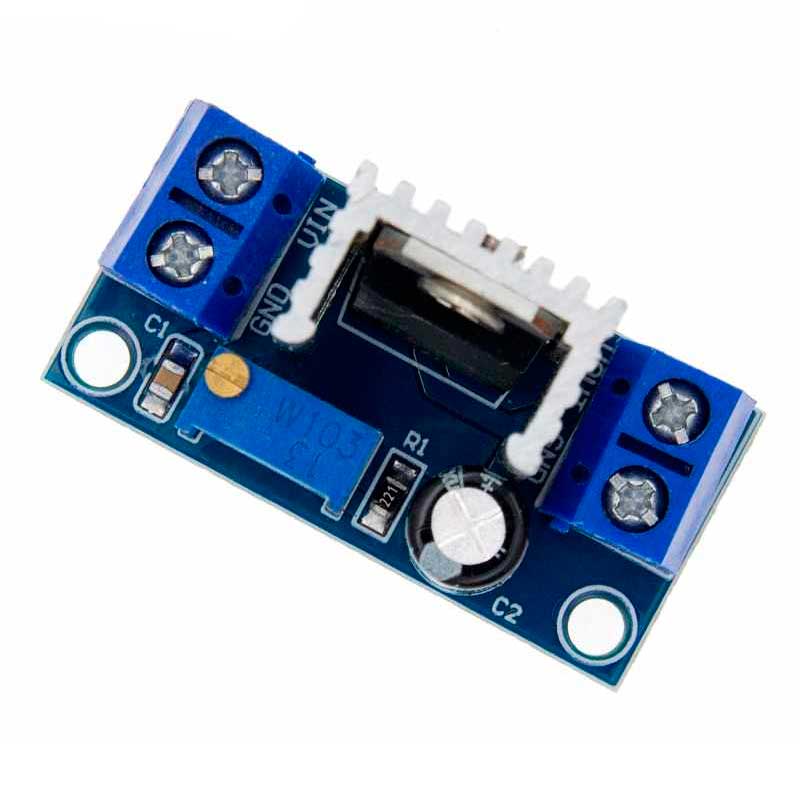

Плата регулируемого линейного стабилизатора создана на базе микросхемы LM317T-ADJ, которая имеет 3 вывода и выполнена в корпусе TO-220. Она представляет собой регулируемый линейный стабилизатор напряжения. Микросхема имеет встроенную защиту от короткого замыкания. Диапазон регулировки выходного напряжения составляет от 1,2 до 37 В, ток нагрузки до 1,5 А. Входное напряжение должно быть, по крайней мере, на 3 вольта выше выходного. Модуль поставляется уже с радиатором, который закреплен на корпусе микросхемы. Для точной и плавной установки выходного напряжения на плате установлен многооборотный подстроечный резистор. Основным преимуществом этого модуля является отличная фильтрация пульсаций.

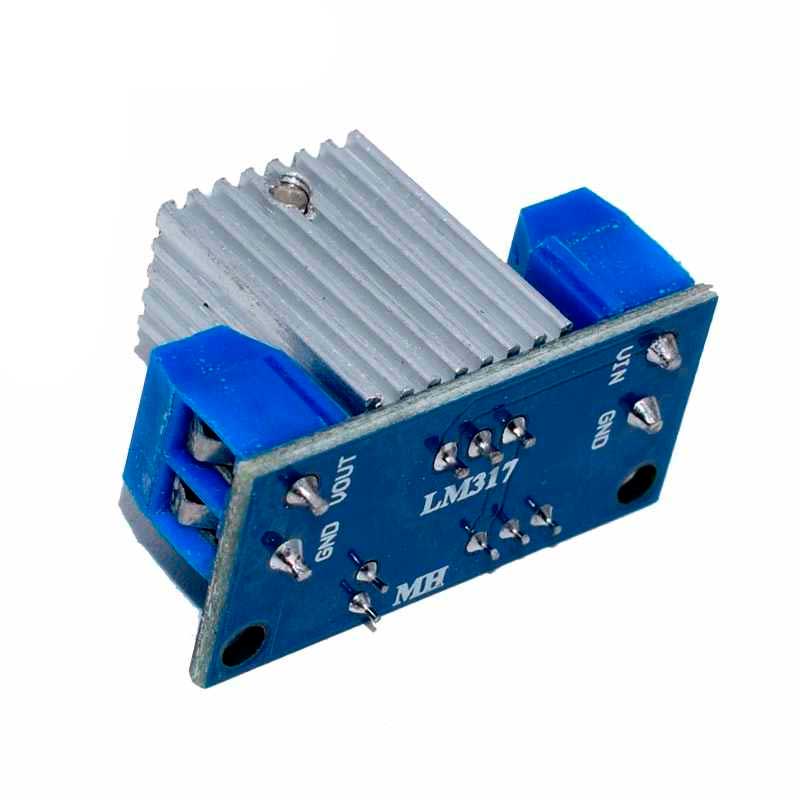

Для подключения, на плате установлено два двойных винтовых клеммника. Каждая клемма подписана с верхней и нижней стороны платы.

Подключение:

VIN:	плюс входного напряжения
GND:	общий провод, земля
VOUT:	плюс выходного напряжения

---

Технические характеристики:

Максимальное входное напряжение, В	40
Выходное напряжение, В	1,2 ... 37
Максимальный выходной ток, А	1,5
Нестабильность выходного напряжения, %	0,1
Максимальная мощность, Вт	20
Диапазон рабочих температур, °С	0 ... +85
Габаритные размеры, мм	35 × 17 × 20
Масса, г	11



---



Документация LM317
