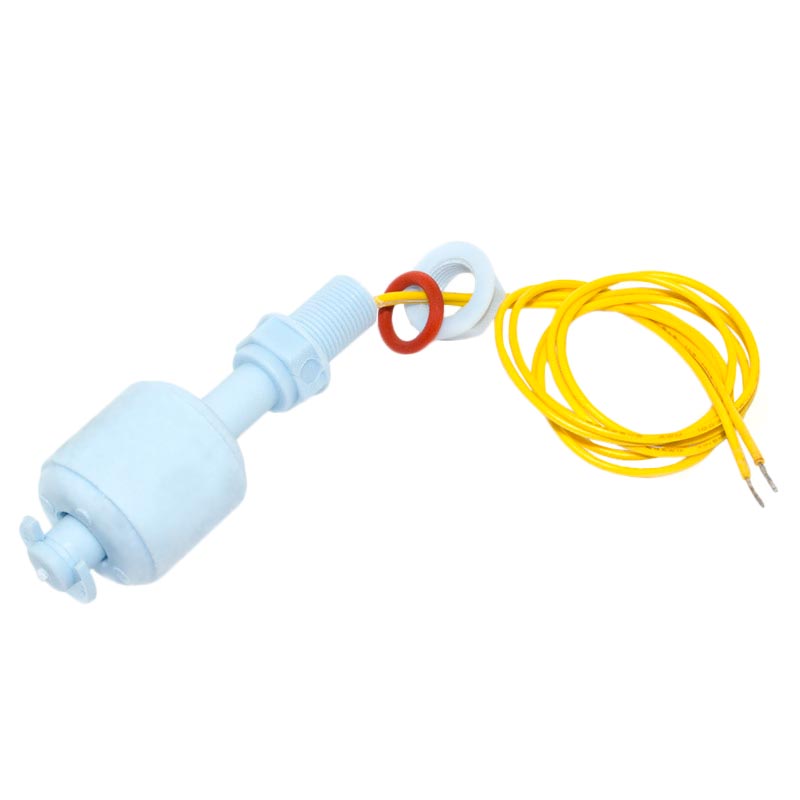

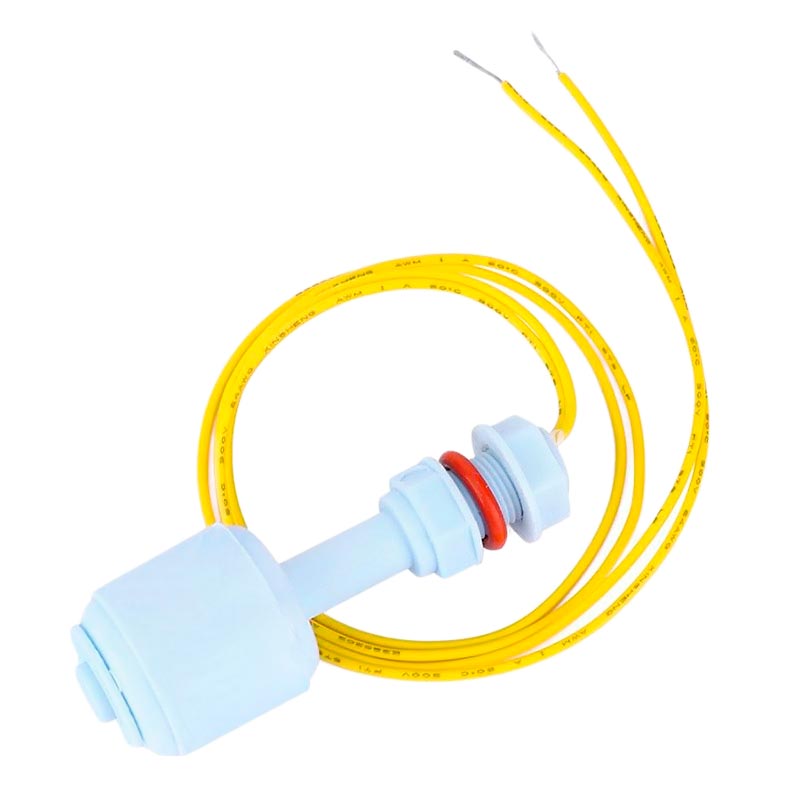

Датчик уровня жидкости поплавковый вертикальный

Поплавковый датчик уровня воды позволяет контролировать уровень воды замыкая или размыкая цепь, в зависимости от положения поплавка. Датчик полностью герметичен и не подвержен коррозии. Основным элементом датчика является геркон, который находится внутри полой трубки. Снаружи этой трубки находится кольцевой поплавок с магнитом, который может свободно перемещаться вдоль трубки. При поднятии поплавка к стопорному кольцу, срабатывает геркон, который замыкает электрическую цепь. Стопорное кольцо, в верхней части трубки, препятствует всплытию поплавка за пределы трубки.



---



КОНТАКТЫ ЗАМКНУТЫ





---



КОНТАКТЫ РАЗОМКНУТЫ





---



ГАБАРИТНЫЕ РАЗМЕРЫ





---

Технические характеристики:

Максимальное коммутируемое напряжение, В	100
Максимальный коммутируемый ток, мА	500
Сопротивление замкнутых контактов, не более, Ом	100
Диапазон рабочих температур, °С	0 ... 80
Габаритные размеры, мм	48,5 х 19 х 19
Масса, г	10
