Модуль PD/QC/AFC триггер переключения быстрой зарядки 5V/9V/12V/15V/20V

Модуль предназначен для переключения зарядных устройств, поддерживающих протоколы PD2.0, PD3.0 и AFC в режим работы с выходным напряжением 5, 9, 12, 15 или 20 вольт. С его помощью легко запитать устройство с одним из этих напряжений от стандартной быстрой зарядки телефона.

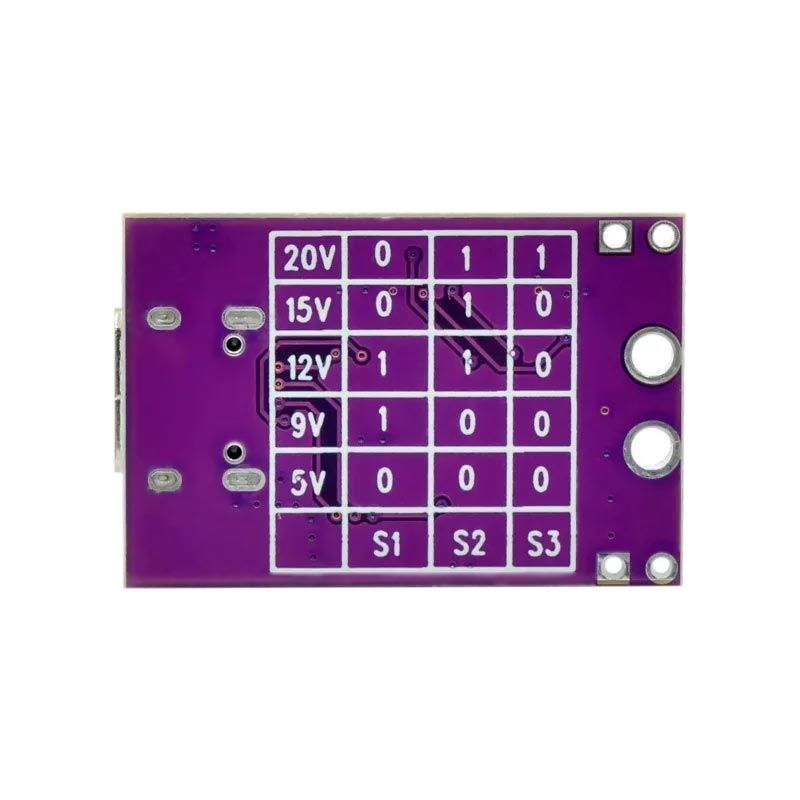

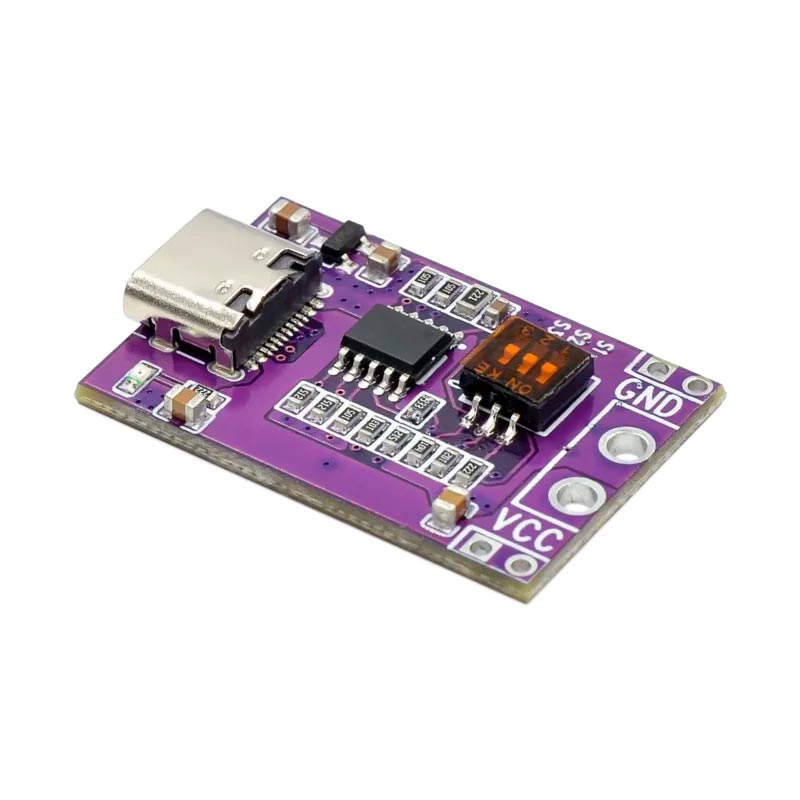

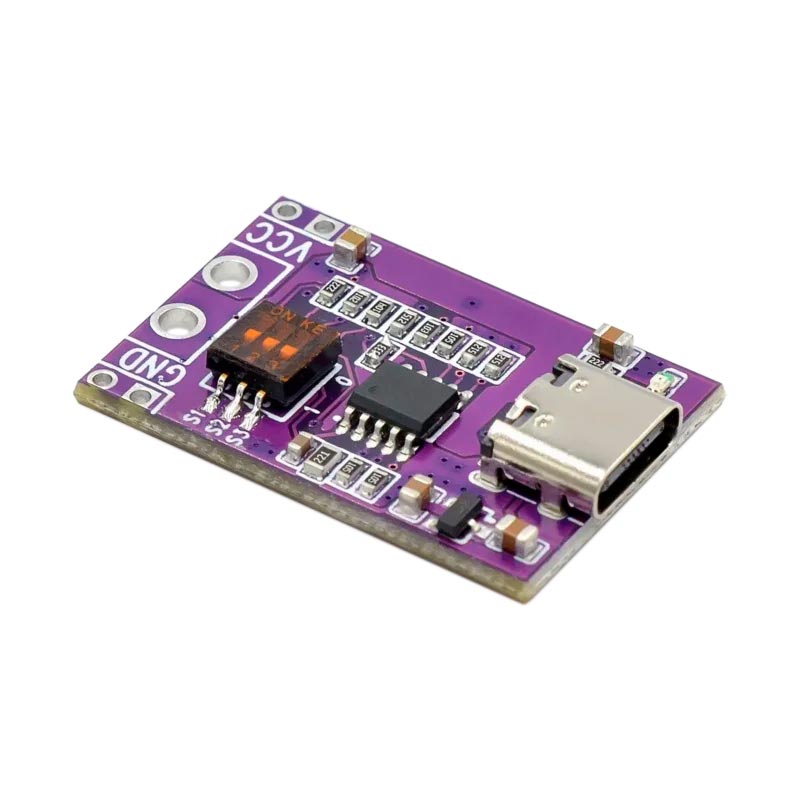

Модуль имеет размер всего 30 х 20 мм и на нем уже установлено гнездо TYPE-C для подключения зарядного устройства. Нагрузка подключается с помощью пайки к контактам отмеченным как GND и VCC. Выходное напряжение выбирается установкой строенного DIP переключателя , согласно таблице, размещенной на обратной стороне платы.



	S1	S2	S3
5V	1	1	0
9V	1	1	1
12V	1	0	1
15V	0	0	1
20V	0	1	1

Технические характеристики:

Поддерживаемые протоколы	PD2.0/PD3.0/AFC/QC
Выходное напряжение, В	5/9/12/15/20
Габаритные размеры, мм	30 х 20х 8
Масса, г	3
