Модуль USB TYPE-C гнездо на плате

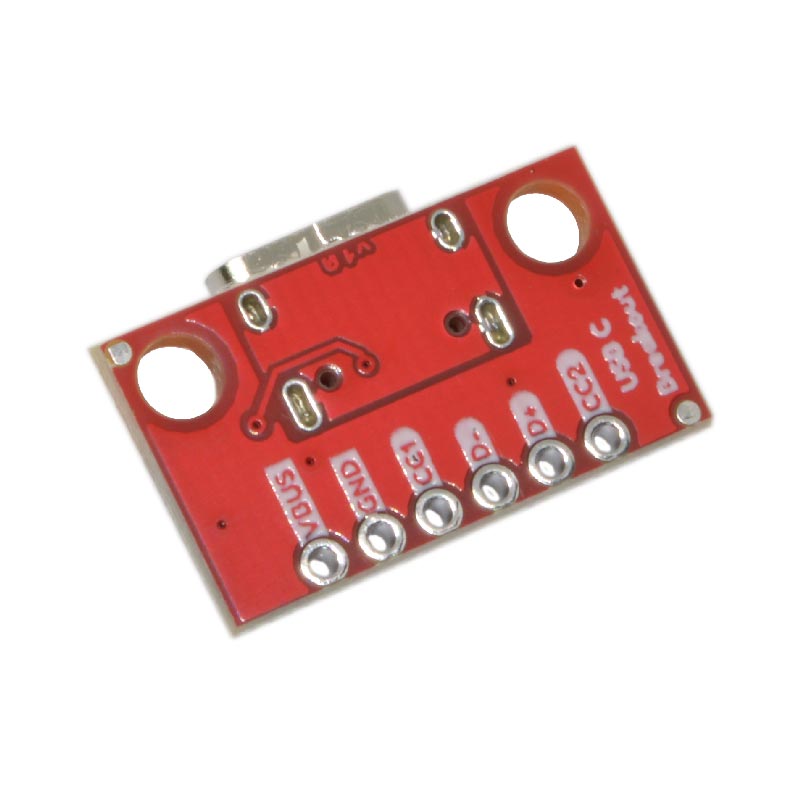

Модуль с гнездом USB TYPE-C на плате предназначен для проектов в которых необходимо подключить разъём такого типа навесным монтажом. На контактные площадки с шагом 2,54 мм выведены 6 контактов коннектора. Для удобства они промаркированы по назначению. Кроме того, имеются еще две площадки, подключенные к корпусу разъёма и позволяющие жёстко закрепить модуль, например, на макетной плате. Дополнительно, для крепления на модуле есть два отверстия диаметром 3 мм под винты.



На модуле уже распаяны два резистора номиналом 5,1 кОм на контактах СС1 и СС2, благодаря которым устройство, подключенное к модулю будет определяться как пассивное (UFP). Установленный разъём имеет не все контакты стандарта TYPE-C, а только те, которые обеспечат подключение и работу по стандарту USB 2.0. При этом, все парные контакты соединены, таким образом работоспособность при перевороте разъёма на модуле реализована.

Технические характеристики:

Габаритные размеры, мм	13,8 х 12 х 3
Масса, г	2,5
