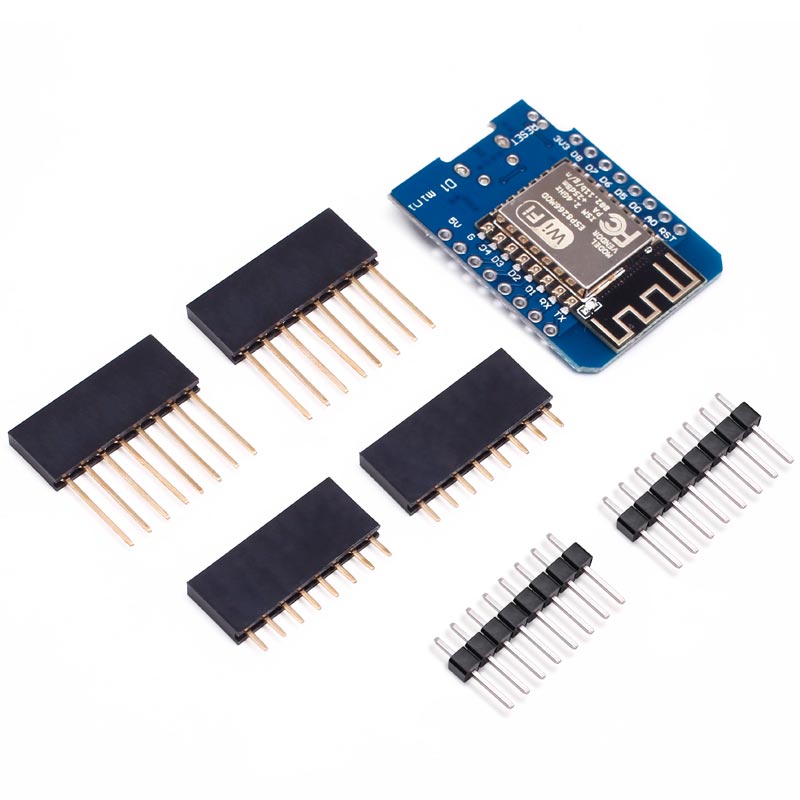

Модуль mini D1 NodeMcu Lua wifi ESP8266
Код товара: 86909
В наличии 20 шт.
1+
377,00 ₽
6+
342,40 ₽
27+
311,30 ₽
Количество:
Описание
Модуль mini D1 NodeMcu Lua wifi ESP8266 предназначен для создания устройств Интернета вещей (IoT). Он может быть использовать в охранных системах, дистанционном управлении освещением, жалюзи, системе «умный дом» и т.д. На плате установлена прошивка, которая может интерпретировать команды скриптового языка Lua. Встраиваемый язык сценариев LUA является маленьким, быстрым и очень мощным инструментом.

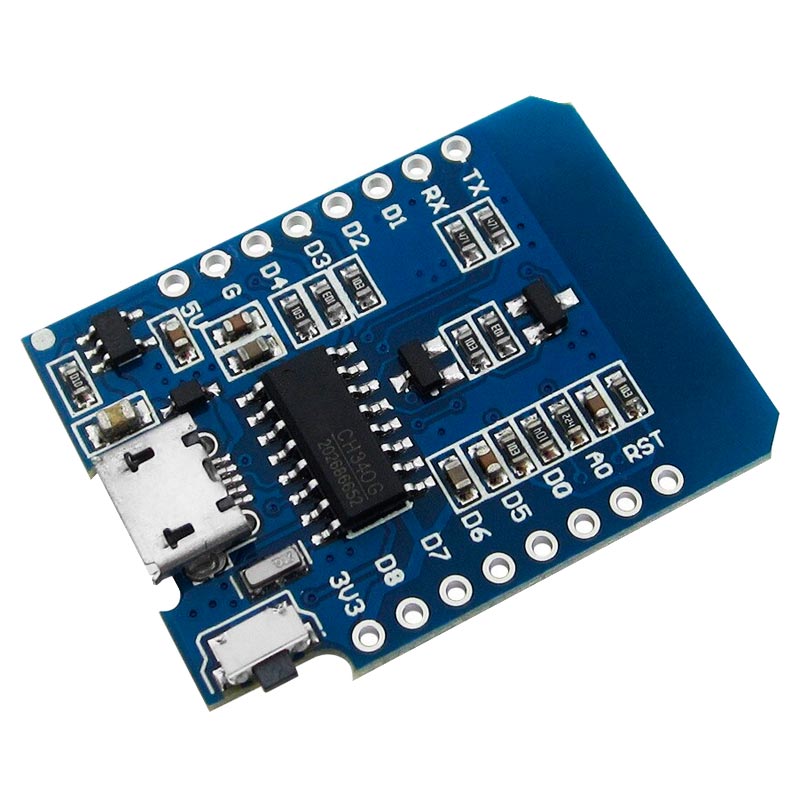

Плата собрана на базе популярного микромодуля ESP8266, который содержит микроконтроллер и FLASH память емкостью 32 Мбит, а также микросхемы CH340G. Антенна выполнена в виде микрополосковых линий на печатной плате и предназначена для улучшения качества передачи данных между модулем и устройствами. ESP8266 представляет собой микроконтроллер с WiFi интерфейсом и высокопроизводительным 32-разрядным ядром. Микросхема CH340G предназначена для создания виртуального порта при подключении модуля к персональному компьютеру. Подключение производится с помощью разъёма микро USB.
Подключение модуля к источнику питания может производиться несколькими способами:
- Напряжение в диапазоне 4 - 5,5 вольт подключается к выводу 5V;
- Стабилизированное напряжение 5 вольт подаётся через USB-разъем;
- Стабилизированное напряжение 3,3 В подключается к выводу 3V3.
Модуль mini D1 NodeMcu Lua wifi ESP8266 имеет 11 портов ввода-вывода общего назначения и один аналоговый порт с 12-битным АЦП. Некоторые из выводов могут выполнять дополнительные функции:
| Вывод модуля | Назначение | Порт ESP8266 |
|---|---|---|
| TX | последовательный порт UART TXD | TXD |
| RX | последовательный порт UART RXD | RXD |
| A0 | аналоговый вход 10-бит АЦП, макс. 3.2В | A0 |
| D0 | цифровой порт ввода-вывода | GPIO16 |
| D1 | цифровой порт ввода-вывода, SCL | GPIO5 |
| D2 | цифровой порт ввода-вывода, SDA | GPIO4 |
| D3 | цифровой порт ввода-вывода | GPIO0 |
| D4 | цифровой порт ввода-вывода | GPIO2 |
| D5 | цифровой порт ввода-вывода, SCK | GPIO14 |
| D6 | цифровой порт ввода-вывода, MISO | GPIO12 |
| D7 | цифровой порт ввода-вывода, MOSI | GPIO13 |
| D8 | цифровой порт ввода-вывода, SS | GPIO15 |
| G | Общий провод, земля | GND |
| 5V | 5В | - |
| 3V3 | 3,3В | 3,3V |
| RST | Сброс | RST |
| Напряжение питания, В | 3,3 |
| Количество цифровых портов | 11 |
| Количество аналоговых портов | 1 |
| Объем памяти программ, Мб | 4 |
| Габаритные размеры, мм | 34 х 25 х 5 |
| Масса, г | 7,6 |
