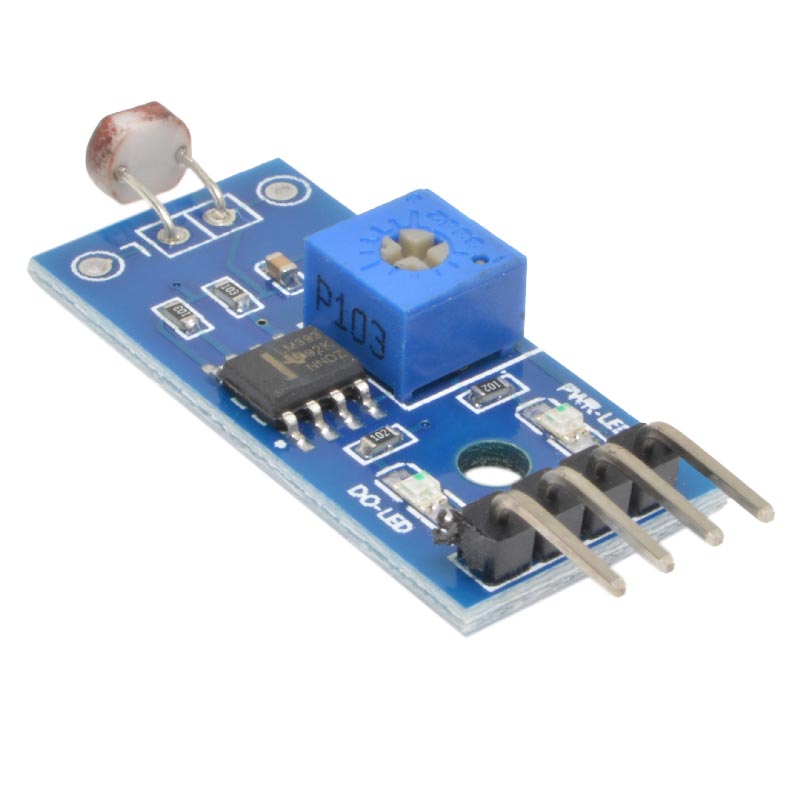

Модуль фотодатчика освещенности с фоторезистором

Модуль датчика с фоторезистором используется для определения уровня освещенности и автоматизации освещения или устройств, которые контролируют интенсивность света. Измерение уровня освещённости происходит при помощи фоторезистора. Он изменяет свое сопротивление в зависимости от количества попавшего на него света. При изменении сопротивления, меняется напряжение в цепи, что сигнализирует о количестве света, которое попадает на него.

Модуль собран на компараторе LM393, который сравнивает напряжение полученное на выходе фоторезистора с напряжением, установленным с помощью подстроечного резистора.

Подключение:

GND:	Общий провод (земля)
VCC:	Положительный провод питания
A0:	Аналоговый выход
D0:	Цифровой выход

На плате установлены два светодиода. Светодиод PWR-LED информирует о подаче напряжения на модуль, а DO-LED сигнализирует о состоянии выхода датчика (при отсутствии освещенности на фотодатчике индикатор не горит).

Технические характеристики:

Напряжение питания, В	3,3 ... 5
Выходной ток компаратора, мА	15
Габаритные размеры, мм	32 х 14 х 8
Масса, г	2,2

---
